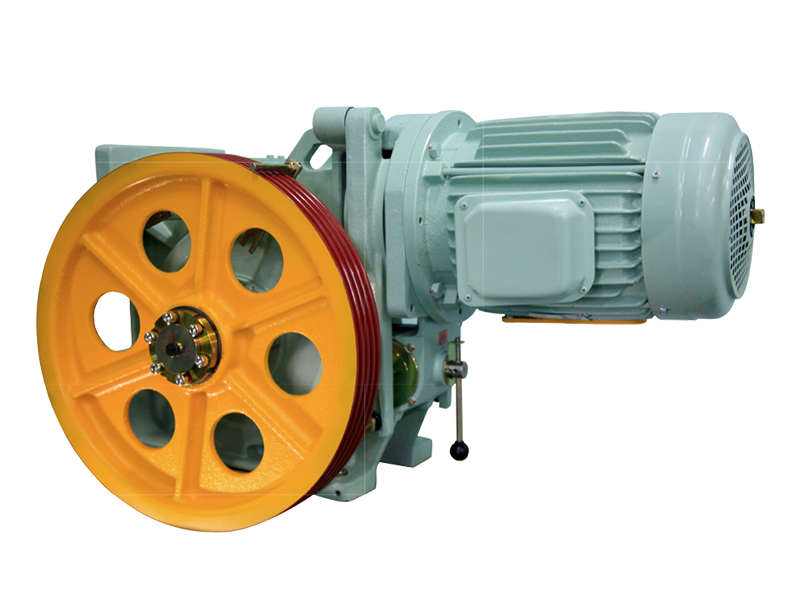

トラクションマシン P10-3500

トラクションマシン P10-3500

モデル番号： P10-3500

詳細

製品詳細

主軸荷重：3500 kg
おおよその重量：315 kg
モーター：
  • 定格電圧(Rated Voltage)：208V / 360V / 415V
  • 絶縁クラス(INS. Class)：F クラス
左手または右手の両方が利用いただけます。（左図）
  • Left-hand or right-hand available. (Left shown)
スペース要件に応じて垂直または水平構成を選択　（横図）
  • Horizontal type or vertical type are both applicable. (Horizontal shown)
ブレーキ(Brake)：
  • 電圧(Voltage)：DC 110V
エンコーダ(Encoder)：
  • ψ30中空タイプ(hollow type) 1024 P/R
  • 電圧(Voltage)：DC 12V



メインシーブ MAIN SHEAVE A B
ψ400 X 4V X ψ10 195 75
ψ520 X 3V X ψ10 190 70
ψ520 X 3V X ψ12 190 70
ψ520 X 4V X ψ10 190 70
ψ520 X 4V X ψ12 195 75



トラクションマシン P10-3500





負荷
Duty Load
(kg)		 速度
Speed
(m/min)		 ローピング
(Roping)		 減速比
Ratio		 メインシーブ  MAIN SHEAVE モーター Motor
PCD
DIA. (MM)		 ロープ
Rope
(mm)		 ピッチ
Pitch
(mm)		 パワー
Power
(kw)		 極数
Poles		 周波数
Frequency
(Hz)
450 120 1:1 2 / 43 ψ520 ψ10 X 3~4/ψ12 X3~4 16 / 19 7.5 4 50
560 90 1:1 2 / 43 ψ520 ψ10 X 3~4/ψ12 X3~4 16 / 19 7.5 4 38
630 60 1:1 1 / 43 ψ520 ψ10 X 3~4/ψ12 X3~4 16 / 19 5.5 4 50
45 ψ400 ψ10 X 4 17
700 60 1:1 1 / 43 ψ520 ψ10 X 3~4/ψ12 X3~4 16 / 19 7.5 4 50
45 ψ400 ψ10 X 4 17 5.5 4 50
800 60 1:1 1 / 43 ψ520 ψ10 X 3~4/ψ12 X3~4 16 / 19 9 4 50
45 ψ400 ψ10 X 4 17 7.5
800 60 2:1 2 / 43 ψ520 ψ10 X 3~4/ψ12 X3~4 16 / 19 9 4 50
45 ψ400 ψ10 X 4 17 7.5 4 50
30 1 / 43 ψ520 ψ10 X 3~4/ψ12 X3~4 16 / 19 5.5 4 50
1000 45 2:1 2 / 43 ψ400 ψ10 X 4 17 7.5 4 50
30 1 / 43 ψ520 ψ10 X 3~4/ψ12 X3~4 16 / 19 5.5 4 50
1150 45 2:1 2 / 43 ψ400 ψ10 X 4 17 9 4 50
30 1 / 43 ψ520 ψ10 X 3~4/ψ12 X3~4 16 / 19 7.5 4 50
1350 30 2:1 1 / 43 ψ520 ψ10 X 3~4/ψ12 X3~4 16 / 19 9 4 50





生産組立

トラクションマシン P10-3500
トラクションマシン P10-3500
トラクションマシン P10-3500
トラクションマシン P10-3500
トラクションマシン P10-3500
トラクションマシン P10-3500
トラクションマシン P10-3500
トラクションマシン P10-3500





添付ファイル

# 名称 アップロード日 説明 Download
1 主機載重表 2020-08-04   主機載重表
