導向輪

導向輪

型號： Deflector_Sheave

細節

商品細節

材質(Material)：FC520
硬度(Hardness)：HB180-HB220
導向輪



項目(Item)
規格( Spec)		 軸徑
Dia. of shaft
(mm)		 槽距
Groove pitch
(mm)		 槽輪外徑
OUTSIDE DIA. OF SHEAVE
(mm)		 槽輪寬
Width of sheave
(mm)		 槽輪尺寸
Dimension of Sheave
(mm)		 軸尺寸
Dimension of shaft
(mm)

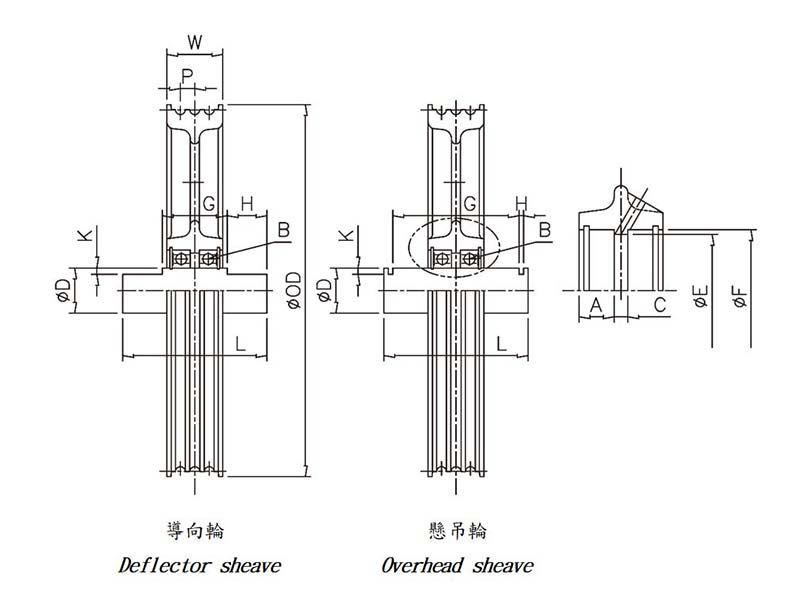

ψD P ψOD W B A C E F L G H K
ψ240*3V*ψ8 40 14 250 50 6208ZZ 25 0 80 80 依客戶要求
According request
ψ320*3V*ψ8 40 14 330 50 6208ZZ 25 0 80 80
ψ320*4V*ψ8 50 14 330 64 6201ZZ 27 10 83 90
ψ400*3V*ψ10 50 16 412 62 6210Z 26 10 83 90
ψ400*4V*ψ10 60 16 412 73 6212Z 28.5 13 82 90
ψ400*5V*ψ10 60 16 412 89 6212Z 31 27 100 110
ψ480*3V*ψ12 50 19 496 70 6210Z 28.5 13 82 90
ψ480*4V*ψ12 60 19 496 89 6212Z 31 27 100 110
ψ480*5V*ψ12 65 19 496 108 6213Z 31.5 45 110 120
ψ480*6V*ψ12 70 19 496 127 6214Z 34.5 58 115 125
ψ640*3V*ψ16 80 25 661 100 6216Z 38 24 130 140
ψ640*4V*ψ16 80 25 661 120 6216Z 38 44 130 140
ψ640*5V*ψ16 90 25 661 145 6218Z 41.5 37 150 160
ψ640*6V*ψ16 90 25 661 170 6218Z 42 66 150 160
