遮煙垂壁規範
- 封箱板材質為鍍鋅鋼板，門軌軌道材質為鋁合金，遮煙布為玻璃纖維材質。
- 馬達使用電壓220V，馬達需有上下始點記憶設定功能，並採用馬達溫度保護裝置(溫度過高應能自動切斷電源)。
- 需配合圖面設備安裝位置，協調預埋預留管線，由水電承攬商施作。
- 結構體完成後，丈量尺寸現場進行組裝備料，協調進場時間，提送施工大樣圖、數量。
- 如需下放開關，出線盒由業主自辦，出圖標明。
- 機箱採用SECC鋼板1.2t並於1.2M間距安裝一組支撐滾輪座，機箱與門楣組合高度應控制在12cm內，以因應空調管下之小空間可安裝 (配合工地現況調整)。
- 支撐滾輪座雙面壁採用2t厚度的SPGC鋼板，鋼板之上下左右以螺絲固定(間隔1.5公尺設有一組，配合工地現況調整)。
- 遮煙垂壁機箱馬達邊側邊留有檢視口。
- 須符合建築技術規則及內政部消防署各類場所消防安全設備設置標準之規定。
- 火警動作移報連線，由火警受信總機輸出無電壓A接點或與排煙受信總機之閘門同步連線啟動完成防煙區劃之功能 (屬消防水電工程)。
- 須通過CNS14705-1，並提出認可通知書。
- 門楣機構可依現場調整長度 (標準品外依現場判定實際施作計價)。
- 下擺機構搭配門楣可自行調整水平高度。
- 天花板收尾由天花板承包商進行 (屬天花板承包商工程)。
- 驗收後製造廠商附出廠證明及一年保固。
注意事項
- 實際尺寸依現場丈量為準。
- 防火設備及連動系統不屬捲簾門工程, 由消防水電負責施工。
施工圖面(點圖可放大)
垂幕8cm捲箱-有軌道
垂幕8cm捲箱-無軌道

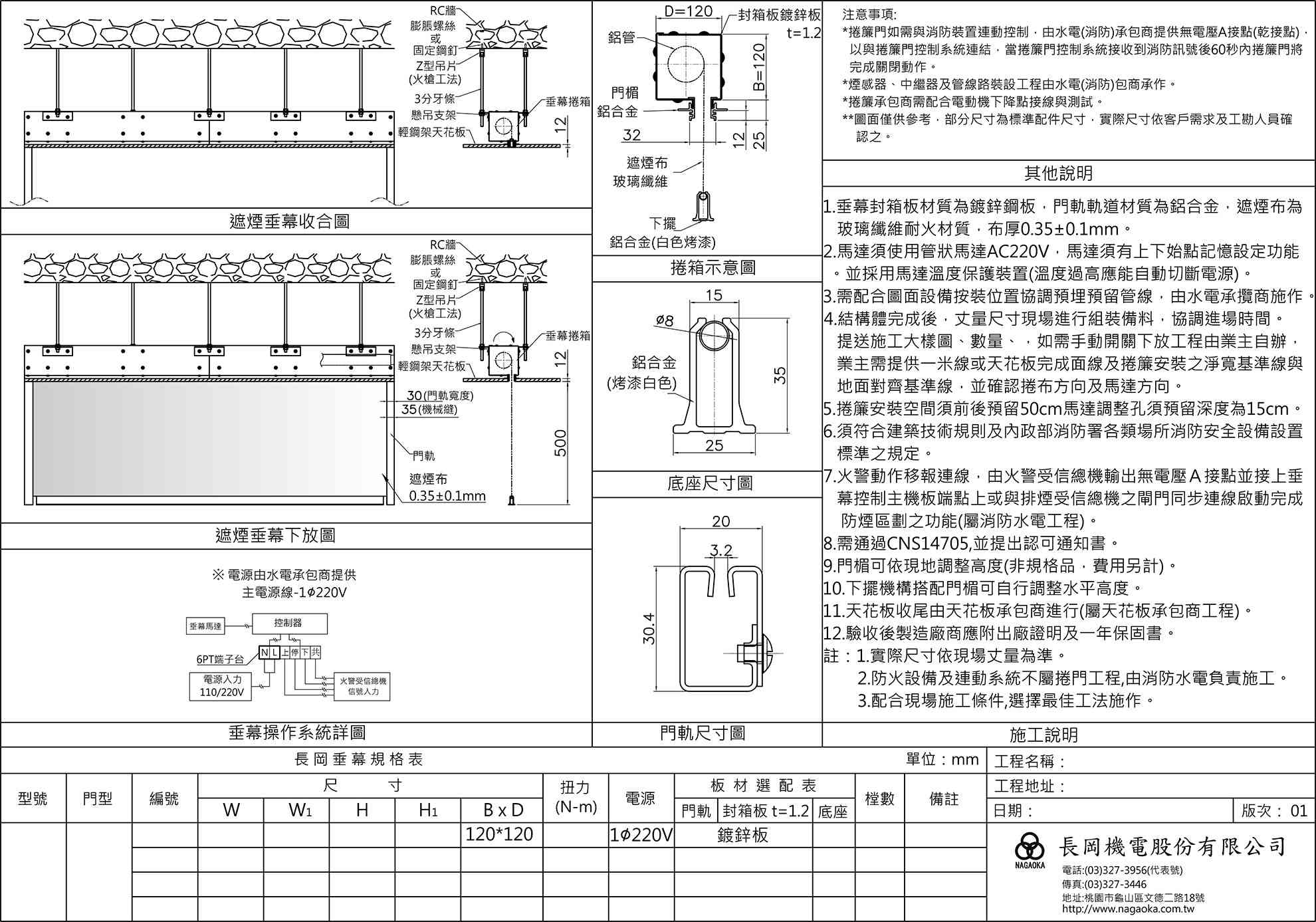

垂幕12cm捲箱-有軌道

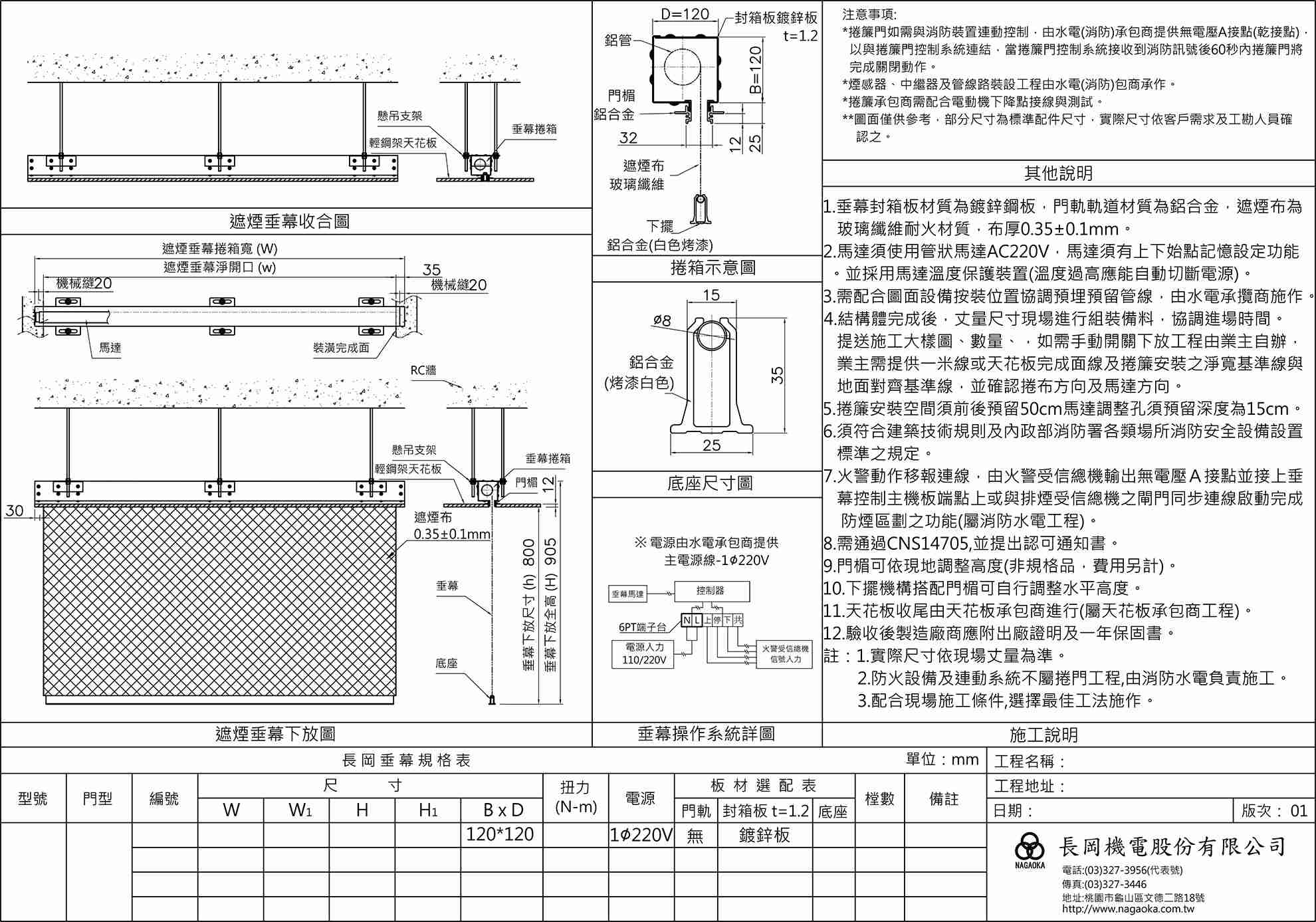

垂幕12cm捲箱-無軌道
